Nov 02

Die Installateure haben heute die Gestelle für die Waschtische im oberen Bad angeschlossen, die Wasserleitungen fertig verlegt und isoliert, die Lüftungsleitungen (so weit als möglich) fertiggestellt und den Heizkreisverteiler im Untergeschoss fertig angeschlossen. Ich denke mal, dass die morgen nicht auf der Baustelle erscheinen werden…,

Nov 01

Die Installateure haben heute fleißig Wasserleitungen verlegt. Nachdem sich Bauherr und Bauherrin endlich auf eine Lösung für die Waschtische im oberen Bad geeinigt haben, konnten dafür die Gestelle gesetzt werden. Damit sind die Installateure langsam mit den aktuell anstehenden Arbeiten am Ende:

  • Die Wasserleitungen müssen noch ganz fertiggestellt werden. Das könnte morgen passieren.
  • Ein Anschluß für ein Ablauftventil fehlt noch im Keller (Abstellraum) und muss noch eingebaut werden.
  • Die Lüftungsleitungen für die Räume im Obergeschoss müssen noch verlegt werden – das haben wir aber erst mal zurückgestellt, weil die Leitungen auf dem Dachboden verlegt werden sollen und dort die noch ausstehenden Nachbesserungsarbeiten an den Folien für die Luftdichtigkeit behindern würden.
  • Danach kann die Fußbodenheizung verlegt werden. Das soll aber erst geschehen, nachdem der erste Test der Luftdichtigkeit erfolgreich absolviert wurde. Und dafür müssen wiederum erst die Folien unterm Dach in Ordnung gebracht werden.

Die Wasserleitung in der Toilette im EG ist fertiggestellt

Auch im Bad unten liegen die Wasserleitungen

Im Bad oben wurden die Halterungen für die Waschbecken gesetzt.

Okt 28

Die Installateure haben sich heute hauptsächlich mit dem Verlegen von Wasserleitungen beschäftigt. Im Obergeschoss wurden die Leitungen zu Dusche, Badewanne und Waschbecken verlegt, im Erdgeschoss zur Toilette.

Hmm. Welche Leitung war jetzt noch mal wozu gut?

Okt 27

Im Bad im Obergeschoss wurden heute alle Leitungen (Lüftung und Abwasser sowie Wasser) bis in den Dachboden verlegt. Außerdem wurde die Wand für die Armaturen für die Badewanne und die Dusche aufgestemmt. Die Heizungsleitungen wurden fertig angeschlossen.

Durchbruch der Lüftungs- und Abwasserleitungen in den Dachboden

Oben sind die Leitungen alle sorgfältig verschlossen, damit sie nicht verschmutzen

Die Wasserleitungen machen einen lustigen Schlenker, damit man hier später noch Wasseruhren einbauen kann

Wasser- und Abwasserleitungen für die Badewanne sind vorbereitet

Okt 26

Zwar liegen im Spitzboden schon die ersten Lüftungsrohre, aber “verlegt” sind sie noch nicht. Immerhin die Durchbrüche durch die Decke des Obergeschosses (Verlegeplatte) sind schon erfolgt.

Dafür ging es heute mit der Heizung weiter. Nachdem gestern schon ein erster Heizkreisverteiler gesetzt worden ist, wurden heute auch die beiden anderen (einer pro Geschoss) gesetzt und (fast vollständig) angeschlossen.

Der Heizkreisverteiler im Untergeschoss. Wer hat denn da das EIB-Kabel zerschnitten?

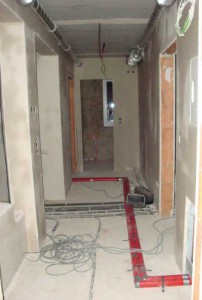

Die Zuführung zum Heizkreisverteiler läuft im Erdgeschoss quer durch den Flur. Oben im Flur sieht man die Lüftungsrohre. Die Verdickungen sind Telefonie-Schalldämpfer.

Im Bad im Obergeschoss wurde der Einbaurahmen für das WC gesetzt und an die Abwasserleitungen angeschlossen.

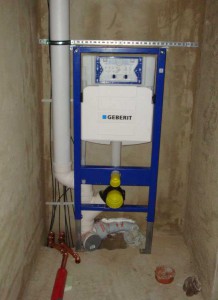

Der Rahmen für das WC im Obergeschoss. Dahinter das Abwasserrohr, das (zu Entlüftungszwecken) in den Spitzboden hochgeführt wird. Die Kabel sind Vorboten der Photovoltaikanlage. Und die roten Leitungen unten führen zum Heizkreisverteiler - hier ist der Anschluss noch nicht ganz fertiggestellt.

Damit beim Spülen des WCs das Wasser auch gut abfließt, muss in das Abwasserrohr Luft nachströmen können. Das wird normalerweise dadurch erreicht, dass das Abwasserrohr durch die Dachhülle geführt und dort entlüftet wird. Dieser Mechanismus würde natürlich die Luftdichtigkeit des Hauses zerstören, ist daher bei uns nicht anwendbar. Die Abwasserrohre bekommen deshalb bei uns den Luft-Nachschub aus dem Dachboden. Und damit die (schlechte…) Luft nur vom Dachboden in’s Rohr kann und nicht auch vom Rohr in den Dachboden, kommt oben ein Ventil drauf.

Okt 25

Nachdem die Haustechniker am Freitag nicht auf der Baustelle waren, wurde heute wieder weitergewerkelt. Die Lüftungsrohre sind nun im Unter- und im Erdgeschoss ziemlich vollständig verlegt. Die Rohre für das Obergeschoss werden im Spitzboden verlegt, damit geht’s vermutlich morgen weiter.

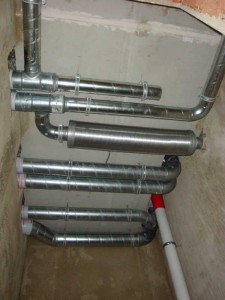

Nun sind die Lüftungsleitungen im Bad (UG) fast vollständig. Fehlt nur noch ein 90°-Winkel an dem Rohr, das etwas unvermittelt in der Mitte der Decke endet.

Auch die Abwasserleitungen sind weiter vervollständigt worden. Der Technikraum entzieht sich leider weiter meinen neugierigen Blicken…

Kaum verputzt, schon neu aufgestemmt: Abwasserrohr in der Außenwand in der Toilette (EG)

Okt 21

Der Elektriker hat heute die Unterverteiler fertig verkabelt und damit begonnen, die Dosen für die LED-Spots im Obergeschoss zu setzen. Die können nämlich erst nach dem Putzen gesetzt werden, damit sie genau mit der Wand abschließen. Außerdem hat er alle Elektro-Dosen, die z.Z. unbenutzte Leerrohre nach draußen enthalten, mit Klebeband luftdicht (hoffentlich) abgeschlossen und so den Blowerdoor-Test vorbereitet. Die Leerrohre sind für den Anschluss der Motoren der Rollos vorgesehen. Da diese noch nicht montiert sind, sind die Leerrohre eben noch leer – und es kann da ziemlich reinziehen.

Für den Blowerdoor-Test wurde ein Teil der Elektro-Dosen vorübergehend innen abgeklebt

Die Installateure waren heute ebenfalls wieder da und haben weiter kleine und große Rohre verlegt.

Blick zur Decke des Bads im Untergeschoss. Die Lüftungsleitungen kommen links aus dem Technikraum und verschwinden nach oben in die anderen Geschosse. Es fehlen noch die Leitungen für das Untergeschoss und der Schalldämpfer für den Medienraum...

Okt 20

Auch heute war wieder der Elektriker im Haus. Er hat begonnen, die Sicherungsautomaten in die Verteiler einzubauen und zu verkabeln. Außerdem habe ich die ersten EIB-Geräte eingebaut, die benötigt werden, damit später das Licht ein- und ausgeschaltet werden kann. Auch diese wurden verkabelt.

Hier noch ein Nachtrag zu gestern:

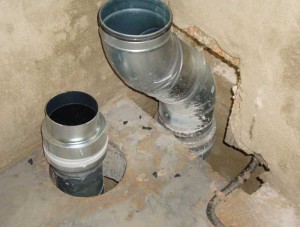

Hier die falsch gegossene Betonplatte im Bild: Der Schlitz rechts sollte eigentlich um 90° gedreht sein. Da er das nicht ist, mußte für das linke Lüftungsrohr eine Kernbohrung quer durch die Betondecke geführt werden.

Heute habe ich auch verstanden, warum ich kein Konzept bei den bisherigen Arbeiten der Installateure erkennen konnte: Es sind zwei Arbeiter im Haus, von denen sich z.Z. der eine hauptsächlich um die Lüftungs-Verrohrung, der andere hauptsächlich um den Sanitär-Bereich kümmert!

Das Wohnzimmer als Materiallager

In der Küche werden die Telefonie-Schalldämpfer für die Lüftung gelagert

Die Lüftungs-Verrohrung ist im Erdgeschoss schon recht weit fortgeschritten. Die Vorwandinstallationen im Bad im Untergeschoss sowie in der Toilette im Erdgeschoss ebenfalls.

Eng geht's an der Wand in der Toilette im Erdgeschoss zu: Links die Lüftungsrohre zum OG, rechts die für's EG. Dazwischen die Vorwandinstallation für's WC. Und dahinter muss noch die Abwasserleitung in's OG geführt werden...

Das "vergessene" Bad im Untergeschoss sieht gar nicht mehr so vergessen aus

Okt 19

Beim heutigen Baustellenbesuch ist der Fotoapparat leider nicht mit dabei gewesen – deshalb keine Bilder :-(

Zuerst ein kleiner Nachtrag zu gestern: Leider ist mir aufgefallen, dass das Fallrohr an der Nordseite des Hauses keinen Kontakt mehr zur Dachrinne hat und das Wasser deshalb munter am Fallrohr vorbei fließt. Hier muss wohl schnell nachgebessert werden!

Heute kam ein Anruf vom Architekten: Beim Gießen der Filigrandecken ist ein Fehler gemacht worden, der erst jetzt aufgefallen ist: Ein Durchbruch in der Decke wurde um 90° verdreht angebracht. Da mussten die Maurer kurzfristig eine Kernbohrung durch die gesamte Betondecke anbringen, um Platz für eines der Lüftungsrohre zu erzeugen. Den dabei entstandenen Dreck (gekühlt wurde mit Wasser…) hat leider bisher niemand entfernt.

Der Elektriker hat heute meine zusätzlichen Stromzähler in den Hauptverteiler eingebaut (Verbrauch gesamt, Verbrauch Wärmepumpe, von der Solaranlage erzeugter Strom – jeweils mit Impulsausgang und damit per Computer auslesbar). Außerdem hat er die ganzen Elektro-Dosen geöffnet (den Putz davor entfernt).

Die Installateure haben heute richtig losgelegt und diverse Rohre montiert – ein System habe ich dabei aber noch nicht erkennen können. Zufällig waren sie bei meinem Baustellenbesuch noch da und hatten da mal eine Frage… Dabei hat sich herausgestellt, dass ihnen u.a. bisher noch niemand gesagt hat, dass sich im Untergeschoss ein Bad befindet, das sie einrichten sollen!

Karlheinz war heute auch als Elektriker fleissig: Er hat all unsere Temperatur-Sensoren provisorisch verkabelt, so dass ich sie testen konnte (funktionieren alle). Die Sensoren haben eine Genauigkeit von +/- 0,5°C. Um die Abweichung der Sensoren untereinander zu minimieren plane ich, sie einen Tag lang alle die selbe Temperatur messen zu lassen, nach der Mittelung der Werte die Abweichungen zu berechnen und bei der späteren Messung entsprechend zu korrigieren. Auch für diese “Kalibrierung” wird die provisorische Verkabelung benötigt.

Ich habe gestern und heute die ersten EIB-Geräte in Betrieb genommen: Da wir demnächst Strom im neuen Haus bekommen, möchte ich wenigstens mal eine funktionierende Beleuchtung installieren. Und da (fast) alle Lampen per EIB geschaltet werden, müssen dafür auch die entsprechenden Baugruppen installiert werden. Zuvor müssen sie noch programmiert werden. Und dann muss noch die Verkabelung in Betrieb genommen werden. Alles in allem ziemlich viel Arbeit: Die Bauherrin meint, das hätte ich auch einfacher haben können…

Okt 18

Bei unserem heutigen Baustellenversuch war das Putzsilo verschwunden. Der dazugehörige Dreck leider noch nicht ganz…

Die Nordansicht des Hauses jetzt wieder ganz ohne Putzsilo

Dafür waren heute die Installateure im Haus. Was sie da getan haben, bleibt zum großen Teil ihr Geheimnis, das sie hinter ihrer eigenen Bautür versteckt haben… Die haben uns sozusagen in unserem eigenen Haus ausgesperrt!

Der Inhalt des Technikraums ist jetzt hinter einer Bautür versteckt, für die nicht mal der Bauherr einen Schlüssel hat
